Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: Haiwen
Sertifika: ISO9001:2008
Model numarası: HW-362084
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 10 adet
Fiyat: $3.00/pieces 10-99 pieces
Ambalaj bilgileri: Müşteri ihtiyacına göre plastik poşet ve karton ambalaj kullanımı
Yetenek temini: Ayda 100000 Adet / Adet
Tip: |
membran anahtarı |
Başvuru: |
Telekomünikasyon ekipmanı |
Tuş takımı düğmesi malzemesi: |
F200 PET |
Çapraz referans: |
PET/PC |
Renk: |
Pantone veya RAL |
hizmet ömrü: |
> 1 milyon kez |
Çalışma sıcaklığı: |
-40 ℃ ~ +80 ℃ |
FPC membran anahtarı: |
PC veya PET malzeme |
NEDEN OLMUŞ: |
Gömülü |
Tasarım: |
Özel boyut, renk, düğme şekli, kablo uzunluğu |
Geri Yapıştırıcı: |
3m |
Devre: |
esnek FPC |
Buton: |
kabartmalı dokunsal, düz olmayan dokunsal |
Liman: |
Şenzen |
Tip: |
membran anahtarı |
Başvuru: |
Telekomünikasyon ekipmanı |
Tuş takımı düğmesi malzemesi: |
F200 PET |
Çapraz referans: |
PET/PC |
Renk: |
Pantone veya RAL |
hizmet ömrü: |
> 1 milyon kez |
Çalışma sıcaklığı: |
-40 ℃ ~ +80 ℃ |
FPC membran anahtarı: |
PC veya PET malzeme |
NEDEN OLMUŞ: |
Gömülü |
Tasarım: |
Özel boyut, renk, düğme şekli, kablo uzunluğu |
Geri Yapıştırıcı: |
3m |
Devre: |
esnek FPC |
Buton: |
kabartmalı dokunsal, düz olmayan dokunsal |
Liman: |
Şenzen |

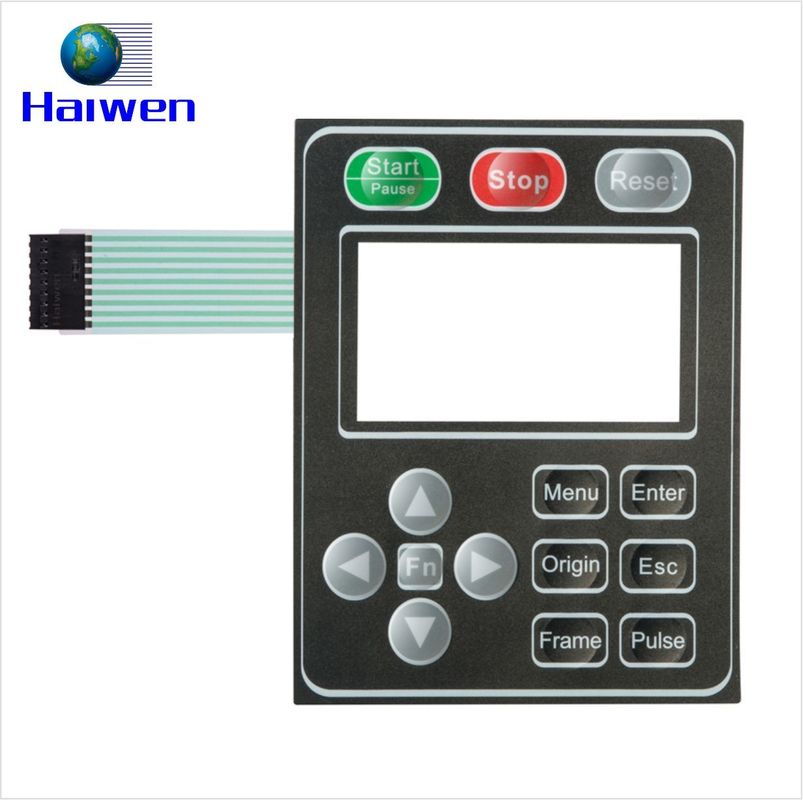

Membran tuş takımı esnek polikarbonat veya polyester film baskılı iletken pastadan yapılmış kontak anahtarı kontak anahtarıdır.
Membran tuş takımının tamamı düz, ince şekilli, kaliteli, küçük, toz geçirmez, iyi, iyi su geçirmezlik avantajına sahip, yarı kapalı bir yapıdadır.Ayrıca panel tasarımı ve renk seçiminde büyük özgürlük.Masaüstü bilgisayarlar, fotokopi makineleri, faks makineleri, oyuncaklar, kare bilgisayar, kelime işlemci ve diğer genişleme alanlarının olumlu uygulama alanları.
FPC esnek devre katmanına kaynaklanmış LED'ler, membran tuş takımına dönüşür.Tuş takımında 25 adet Everlight 0805 LED ışıklar monte edilmiştir, membran tuş takımına eklenen metal kubbeler üst devre katmanını sağlar.LED pencereler kabartmalı olmalıdır.Tüm bu detaylar inşaatı sağlam hale getiriyor.F200 mat PET kullanmak kaplamanın zarif görünmesini sağlar.LED tuş takımı, iyi dokunsal düğmeler ve güçlü işlevler nedeniyle endüstriyel kontrol tuş takımı olarak yaygın şekilde kullanılmaktadır.Tuş takımı, düğme simgeleri, renkler vb. gibi müşterinin tasarımına göre özelleştirilebilir. Ana karakterler basılı kablolardır, düşük dirençlidir ve iyi çalışır.Güçlü işleve sahip HW-91206003 öğesi, su geçirmez daire yapısını ve 3M9495LE'yi benimseyen renkli LED'lerle kaynak yapabilir.Bu nedenle tuş takımları yüksek nemli ortamlar için uygundur.
| Haiwen membran anahtarının ana teknik parametreleri | |
| (1) Elektriksel Özellikler | |
| 1, çalışma voltajı: | ≤ 50VDC |
| 2, çalışma akımı: | ≤ 100mA |
| 3 Temas direnci: | 0,5 ~ 5Ω |
| 4 Yalıtım direnci: | ≥ 100MΩ (100VDC) |
| 5, alt tabaka voltajı: | 2kDVC |
| 6, bahar zamanı: | ≤ 6ms |
| 7, döngü direnci: | 30Ω |
| 8, yalıtım mürekkebi voltajı: | 100VDC |
| (2) Mekanik Özellikler | |
| 1, güvenilirlik, hizmet ömrü: | > 1 milyon kez |
| 2, kapalı yer değiştirme: | 0,1 ~ 0,4 mm (dokunmatik tip yok) 0,4 ~ 1,0 mm |
| 3, güç için sağlık standardı: | 280g Güç |
| 4, Gümüş geçiş: | 55 ℃, nem %90, 56 saatler sonra,10MΩ/50VDC arasındaki ikinci hat |
| 5, Gümüş çevrimiçi oksidasyon yok, safsızlık yok | |
| 6, Gümüş genişliği | ≥ 0,3 mm, en küçük aralık 0,3 mm,çizgi kenarları <1 / 3,the satır aralığı<1 / 4 genişlik |
| 7, pim aralığı standardı | 2,54 mm |
| 8, eğrilik önleyici kurşun, d ile | 10mm çelik çubuk hattı basınç silindiri sürekli 80 |
| (3) çevresel performans | |
| 1, çalışma sıcaklığı: | -40 ℃ ~ +80 ℃ |
| 2, depolama sıcaklığı: | -40 ℃ ~ +85 ℃ sıcaklık %95 ± %5 |
| 3, atmosferik basınç: | 86 ~ 106kDa |
| (4) baskı indeksi | |
| 1, baskı boyutu sapması | ± 0,15 mm, net kod görünümü kötü ≤ 0,1 mm kenarlar |
| 2, renk sapması | ± 0,11 mm/100 mm, tümü yalıtımlı kapak Gümüş Çizgi Mürekkebi |
| 3, mürekkep dağılımı yok, hatasız yazma | |
| 4, renk sapması ikiden fazla değil | |
| 5, kırışıklıklar olabilir, boya sıyırma | |
| 6, şeffaf pencereler şeffaf temiz, düzgün renk, değilçizik ve kirlilik | |
S1: Bir fabrika veya ticaret şirketi misiniz?
C: XingDa, bir PCB/FPC/PCBA üreticisi/fabrikası.6 yıldır PCB/PCB Board konusunda uzmanız.
S2: Üretim için size gönderirsem PCB dosyam güvende olur mu?
C: Müşterinin tasarım yetkisine saygı duyuyoruz ve asla başkası için PCB üretmeyeceğiz.
izniniz.NDA kabul edilebilir.
S3: PCB örneklerini Gerber dosyası olmadan kopyalayabilir misiniz?
C: Evet, numunelerinize göre PCB'yi klonlayabiliriz.
S4: Hangi ödemeyi kabul ediyorsunuz?
C: TT/Western Union/Paypal/Unistream.
Q5: nakliye yolunuz nedir?
A: 1. Malları DHL, UPS, FEDEX, TNT, EMS ile göndermek için kendi nakliyecimiz var.
2. Kendi ileticiniz varsa, onlarla işbirliği yapabiliriz.
S6: MOQ'a ne dersiniz?
A: PCB için: 1 adet
PCBA için: 1000 adet
S7: Ana pazarınız nedir?
A: Avrupa, ABD, Brezilya, Rusya, Türkiye, İran, Avusturya, Singapur...
